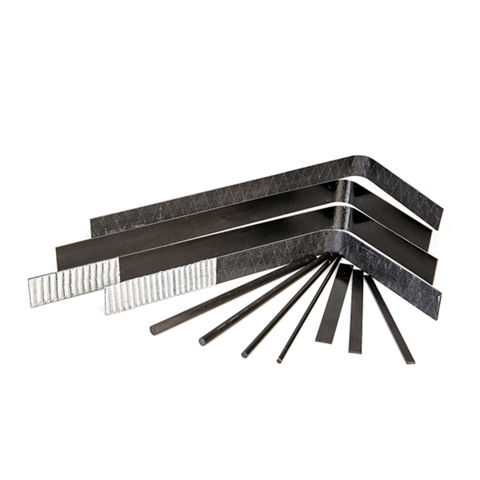

Sika® CarboDur® E

Pultrusie koolstofvezel lamellen voor constructieve versterking als onderdeel van het Sika CarboDur® systeem

Sika® CarboDur® E lamellen zijn gepultruteerde koolstofvezel (CFRP) versterkte lamellen, ontworpen voor constructieve versterking van beton, hout, metselwerk, staal en vezelversterkte polymeer constructies. De lamellen worden verlijmd op de constructie als extern verlijmde versterking met Sikadur®-30 epoxyhars lijm. Raadpleeg het relevante productinformatieblad voor meer informatie over de lijm.

  • Snelle applicatie snelle productiviteit, bespaart tijd en vermindert onderbrekingen
  • Zeer kostenbesparend in vergelijking tot traditionele versterkingstechnieken
  • Verlengd de levensduur van de constructie
  • Niet corrosief
  • Zeer hoge sterkte
  • Uitstekende duurzaamheid en vermoeiings bestendig
  • Ongelimiteerde lengtes, geen aansluitvoegen nodig
  • Geringe laagdikte, overlappingen en kruisingen eenvoudig uitvoerbaar
  • Eenvoudig te vervoeren (rollen)
  • Lichtgewicht, zeer eenvoudig aan te brengen, vooral boven het hoofd (zonder tijdelijke ondersteuning)
  • Minimale voorbehandeling van de lamel nodig
  • Gladde randen zonder blootgestelde vezels dankzij het pultrusieproces
Contact Vind een Sika dealer
Product Data Sheet
Bekijk alle documenten

Gebruik

Sika® CarboDur® E wordt toegepast voor:
  • Versterkingslamellen voor extern verlijmde constructieve versterkingssystemen op ondergronden van beton, metselwerk, hout, staal en versterkte polymeer ondergronden.
 Extern verlijmde constructieve versterkingssystemen worden toegepast voor:
  • Het vergroten van de belastbaarheid of vervormbaarheid van constructiedelen
  • Het verhogen van de buigbelasting van elementen en constructies
  • Verbeteren van de weerstand tegen vermoeiing
  • De spanning op stalen wapening verminderen
  • Constructieve verbetering van zwakke betonnen elementen of constructies
  • Ontbrekende stalen wapening vervangen
  • Het constructiesysteem veranderen (verwijderen van vloer- of muursecties)
  • Constructieve elementen herstellen na schade (voertuig botsing, brand, aardbeving)
  • Verbetering van de weerstand tegen inslag
  • Passieve versterking voor bescherming tegen aardbevingen
Let op:
  • Een gespecialiseerde constructeur moet worden geraadpleegd voor elke ontwerpberekening voor constructieve versterking.

Voordelen

  • Snelle applicatie snelle productiviteit, bespaart tijd en vermindert onderbrekingen
  • Zeer kostenbesparend in vergelijking tot traditionele versterkingstechnieken
  • Verlengd de levensduur van de constructie
  • Niet corrosief
  • Zeer hoge sterkte
  • Uitstekende duurzaamheid en vermoeiings bestendig
  • Ongelimiteerde lengtes, geen aansluitvoegen nodig
  • Geringe laagdikte, overlappingen en kruisingen eenvoudig uitvoerbaar
  • Eenvoudig te vervoeren (rollen)
  • Lichtgewicht, zeer eenvoudig aan te brengen, vooral boven het hoofd (zonder tijdelijke ondersteuning)
  • Minimale voorbehandeling van de lamel nodig
  • Gladde randen zonder blootgestelde vezels dankzij het pultrusieproces

Verpakking

Op maat gesneden in een kartonnen verpakking die niet kan worden geretourneerd.

Geleverd op rollen van 25 m en 100 m in kartonnen dozen die niet kunnen worden geretourneerd.

Kleur

Zwart

Product details

Duurzaamheid, Certificaten en Goedkeuringen

DUURZAAMHEID

  • Draagt bij aan het voldoen aan Materials and Resources (MR) Credit: Openbaarmaking en optimalisatie van bouwproducten - Materiaalingrediënten onder LEED® v4. Optimalisatie - Materiaal ingrediënten onder LEED® v4 - 1 punt

TESTRAPPORTEN / CERTIFICATEN

  • European Technical Assesment 21/0276 30/06/2021 EN

  • National Technical Assessment Sika CarboDur® kit, ITB, Goedkeuring nr. ITB-KOT-2018/0414 v.2

  • Testrapport, University of Belgrade, Nr. 103/2016

  • Technical Approval, DIT, Nr. N604R/19


Product informatie

Houdbaarheid

5 jaar vanaf de productiedatum

Opslagcondities

Bewaren in originele, ongeopende, verzegelde en onbeschadigde verpakking onder droge omstandigheden bij een temperatuur van max. +50 °C. Beschermen tegen direct zonlicht.

Transporteer alleen in de originele verpakking of op een andere manier voldoende beschermd tegen mechanische schade.

Soortelijk gewicht

1,60 g/cm³

Afmetingen

Sika® CarboDur® E

Breedte

Dikte

Dwarsdoorsnede

512

50 mm

1,2 mm

60 mm2

514

50 mm

1,4 mm

70 mm2

812

80 mm

1,2 mm

96 mm2

814

80 mm

1,4 mm

112 mm2

1014

100 mm

1,4 mm

140 mm2

1214

120 mm

1,4 mm

168 mm2

Vezelgehalte

> 68 %
Systeem informatie

Systeemopbouw

De systeemopbouw en configuratie zoals omschreven moet volledig worden uitgevoerd en mag niet veranderd worden

Harslijm

Sikadur®-30

Koolstof lamellen

Sika® CarboDur® E

Voor gedetaileerde informatie over Sikadur®-30, samen met de hars- en lamel toepassingsgegevens, raadpleeg het individuele productinformatieblad en Ref: Sika Method Statement 850 41 05 Sika® CarboDur® System.
Technische informatie

Treksterkte van het laminaat

Gemiddelde

2400 N/mm²

5 % karakteristiek

2100 N/mm²

Gemiddelde

2200 N/mm²

Karakteristiek (ACI 440.2R)

2000 N/mm²

E-modulus treksterkte laminaat

Gemiddelde

168 kN/mm²

Gemiddelde

170 kN/mm²

Rek bij breuk van het laminaat

Gemiddelde

1,40 %

Gemiddelde

1,22 %

Karakteristiek (ACI 440.2R)

1,18 %

Applicatie

Gebruik

Verbruik

Breedte van Sika® CarboDur® E lamel

Standaard verbruik van Sikadur®-30

50 mm

0,20−0,28 kg/m¹

80 mm

0,32−0,44 kg/m¹

100 mm

0,44−0,64 kg/m¹

120 mm

0,45−0,80 kg/m¹

Verbruik

Opmerking: Het verbruik geldt alleen voor standaardtoepassingen. Ruwe of ongelijkmatige ondergronden, plaatkruisingen, verlies en verspilling kunnen leiden tot een hoger lijmverbruik tot 20%.
Stappen applicatie

ONDERGROND KWALITEIT

SIKA® CARBODUR® LAMELLEN EXTERN VERLIJMD OP DE BETONNEN ONDERGROND

Aanbevolen minimale betontreksterktes na ondergrond voorbehandeling:

  • Gemiddeld: 2,0 N/mm2

  • Minimaal: 1,5 N/mm2

De effectieve betontreksterkte dient te worden gecontroleerd en bevestigd na voorbehandeling. Als de treksterkte van beton lager is dan de vermelde minimumvereisten, zijn er alternatieve Sika oplossingen beschikbaar:

  • Sika® CarboDur® aangebracht in als near surface mounted (NSM) versterking

  • SikaWrap® weefsels: Raadpleeg het productinformatieblad voor de SikaWrap® weefsels

Beton moet over het algemeen ouder zijn dan 28 dagen (afhankelijk van de uithardingscondities en soort beton).



SIKA® CARBODUR® EXTERN VERLIJMD OP OVERIGE ONDERGRONDEN

For the application of Sika® CarboDur® plates to all other substrates (brick, stone, steel, wood, fibre reinforced polymer) please refer to Ref: Sika Method Statement 850 41 05 Sika® CarboDur® System. Contact Sika Technical Service for detailed advice.

Voor applicatie van Sika® CarboDur® lamellen op alle andere ondergronden (metselwerk, steen, staal, hout, vezel versterkte polymeren etc.) kunt u de Method Statement voor Sika® CarboDur® Extern verlijmde versterking (referentie: 850 41 05) raadplegen. Voor meer informatie kunt u contact opnemen met onze afdeling Technical Service van Sika Nederland B.V.

VOORBEHANDELING ONDERGROND

Beton moet schoon en geprepareerd zijn om een cementhuid- en vervuilingsvrij open gestructureerd oppervlak te krijgen.

Raadpleeg Sika Method Statement 850 41 05 Sika® CarboDur® System voor meer informatie.

VERWERKING

BELANGRIJK

Applicatie door getraind personeel

Dit product mag alleen worden aangebracht door een applicateur die is opgeleid of goedgekeurd door Sika. De applicateur moet ook ervaring hebben met dit type applicatie.

BELANGRIJK

Volg strikt de installatie procedures

Volg strikt de installatieprocedures zoals gedefinieerd in Method Statements, handleidingen en werkinstructies die altijd moeten worden aangepast aan de werkelijke omstandigheden ter plaatse.

BELANGRIJK

Blootstelling aan UV of weersinvloeden

Het product is niet bestand tegen permanente UV belasting of weersinvloeden.

  1. Raadpleeg Sika Technical Service voor gedetaileerd advies.

Maximale service temperatuur

Opmerking: De maximaal toelaatbare continue gebruikstemperatuur is circa +50 °C. Raadpleeg de Sika Method Statement 850 41 05 Sika® CarboDur® System en raadpleeg Sika Technical Service voor gedetaileerd advies.

Raadpleeg de relevante productinformatiebladen en Method Statement:

  • Het productinformatieblad van Sikadur®-30

  • Sika Method Statement 850 41 05 Sika® CarboDur® System
