Sika® CarboDur® M

Gepultrudeerde koolstofvezel lamellen met hoge stijfheid voor structurele versterking als onderdeel van het Sika® CarboDur® systeem

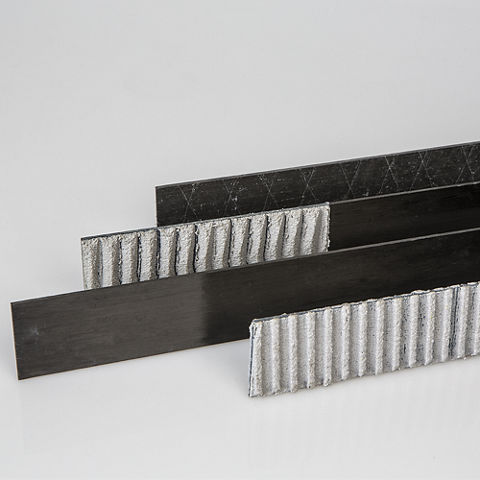

Sika® CarboDur® M lamellen zijn koolstofvezelversterkte (CFRP) laminaten, ontworpen voor structurele versterking van beton, hout, metselwerk, staal en vezelversterkte polymeer constructies, gefabriceerd door middel van pultrusie. Sika® CarboDur® M lamellen worden op de constructie gelijmd als extern gelijmde wapening met Sikadur®-30 epoxyharslijm voor normale temperaturen of Sikadur®-30 LP epoxyharslijm voor verhoogde temperaturen tijdens verwerking of gebruik. Raadpleeg het desbetreffende productinformatieblad voor meer gedetailleerde informatie over elk van deze lijmen.

  • Combinatie van hoge sterkte en grote stijfheid
  • Geen corrosie
  • Zeer duurzaam en bestand tegen vermoeiing
  • Tot 250 m lang, geen koppelingen nodig
  • Geringe laagdikte, overlappingen en kruisingen eenvoudig uitvoerbaar
  • Eenvoudig te vervoeren (rollen)
  • Lichtgewicht, zeer eenvoudig aan te brengen, vooral boven het hoofd (zonder tijdelijke ondersteuning)
  • Minimale voorbehandeling nodig
  • In verschillende lagen te verwerken
  • Gladde randen zonder blootgestelde vezels dankzij het pultrusieproces
  • Certificaten en testresultaten uit vele landen wereldwijd beschikbaar
Contact Vind een Sika dealer
Product Data Sheet
Bekijk alle documenten

Gebruik

Sika® CarboDur® M lamellen worden gebruikt voor structurele versterking van beton, hout, metselwerk, staal en vezelversterkte polymeer constructies Extern verlijmde structurele versterkingssystemen worden gebruikt voor:
  • Vergroten van de draagcapaciteit of de vervormbaarheid van constructiedelen
  • Het verhogen van de buigbelasting van elementen en constructies
  • Stabiliseren van trillende constructies
  • Ter vervanging van ontbrekende stalen wapening
  • Constructieve verbetering van zwakke betonnen elementen of constructies
  • Verbeteren van de schokbestendigheid
  • Passieve versterking voor bescherming tegen seismische gebeurtenissen
  • Constructieve aanpassingen (verwijderen van vloer- of wanddelen)
  • Weerstand tegen vermoeiing verbeteren
  • Verminderen van de spanning op stalen wapening
  • Constructieve elementen herstellen na schade (botsing met voertuigen, brand, aardbeving)
Let op: Een gespecialiseerde bouwkundig constructeur moet worden geraadpleegd voor elke ontwerpberekening voor structurele versterking.

Voordelen

  • Combinatie van hoge sterkte en grote stijfheid
  • Geen corrosie
  • Zeer duurzaam en bestand tegen vermoeiing
  • Tot 250 m lang, geen koppelingen nodig
  • Geringe laagdikte, overlappingen en kruisingen eenvoudig uitvoerbaar
  • Eenvoudig te vervoeren (rollen)
  • Lichtgewicht, zeer eenvoudig aan te brengen, vooral boven het hoofd (zonder tijdelijke ondersteuning)
  • Minimale voorbehandeling nodig
  • In verschillende lagen te verwerken
  • Gladde randen zonder blootgestelde vezels dankzij het pultrusieproces
  • Certificaten en testresultaten uit vele landen wereldwijd beschikbaar

Verpakking

Op maat gesneden in een kartonnen wegwerpverpakking

Geleverd op rollen van 250 m in kartonnen wegwerpverpakking

Raadpleeg de huidige prijslijst voor beschikbare verpakkingsvarianten

Kleur

Koolstofvezel versterkte kunststof met een epoxyharsmatrix, zwart

Product details

Duurzaamheid, Certificaten en Goedkeuringen

TESTRAPPORTEN / CERTIFICATEN

  • Czech Republic: Technical Approval, ITC, Nr. STO-AO 224-1012/2020/a

  • Technical Approval, CSTB, Avis Technique 3.3/20-1021_V1

  • Certificate of Technical Valuation, CSLLPP, No. 259/2023

  • National Technical Assessment Sika CarboDur® kit, ITB, Approval No. ITB-KOT-2018/0414 v.2

  • Technical Approval Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.2

  • Technical Agreement, CTPC, No. 016-01/488-2022

  • Test report, University of Belgrade, No. 459/2019

  • Slovakia: Technical Assessment, TSUS, No. SK04-ZSV-2669

  • Test Report, Ministry of Regional Development (Ukraine), No. ЗНТ–219–2167.13-001
Product informatie

Houdbaarheid

5 jaar vanaf productiedatum

Opslagcondities

Sika® CarboDur® M wordt bij een temperatuur van maximaal +50°C opgeslagen in de originele, gesloten en onbeschadigde verpakking, in droge omstandigheden en beschermd tegen direct zonlicht. Alleen transporteren in de originele verpakking of op een andere manier goed beschermd tegen mechanische schade.

Soortelijk gewicht

1,60 g/cm³

Afmetingen

Sika® CarboDur® M

Breedte

Dikte

Dwarsdoorsnede

614

60 mm

1,4 mm

84 mm2

814

80 mm

1,4 mm

112 mm2

914

90 mm

1,4 mm

126 mm2

1014

100 mm

1,4 mm

140 mm2

1214

120 mm

1,4 mm

168 mm2

Vezelgehalte

> 68 %
Systeem informatie

Systeemopbouw

De beschreven systeemopbouw en configuratie moeten volledig worden nageleefd en mogen niet worden gewijzigd.

Kunstharslijm

Sikadur®-30 or Sikadur®-30 LP

Constructieve versterkende koolstoflamellen

Sika® CarboDur® M

Raadpleeg voor de juiste keuze van de constructielijm: 850 41 05 Verwerkingshandleiding: Sika CarboDur® systeem en de afzonderlijke productinformatiebladen.
Technische informatie

Treksterkte van het laminaat

Gemiddeld

3500 N/mm²

5 % Nominale waarde

3200 N/mm²

Gemiddeld

3500 N/mm²

Nominale waarde (ACI 440.2R)

3200 N/mm²

E-modulus treksterkte laminaat

Gemiddeld

210 kN/mm²

5 % Nominale waarde

205 kN/mm²

Gemiddeld

210 kN/mm²

Rek bij breuk van het laminaat

Gemiddeld

1,70 %

Glasovergangstemperatuur

> +100 °C

(EN 61006)

Applicatie

Gebruik

Verbruik

Breedte van Sika® CarboDur® M lamelTheoretisch verbruik Sikadur®-30

60 mm

0,24–0,32 kg/m

90 mm0,40–0,56 kg/m
100 mm0,44–0,64 kg/m
120 mm0,45–0,80 kg/m

Verbruik

Opmerking: Het verbruik geldt alleen voor standaardtoepassingen. Ruwe of ongelijkmatige ondergronden, plaatkruisingen, verlies en verspilling kunnen leiden tot een hoger lijmverbruik tot 20%.


Stappen applicatie

ONDERGROND KWALITEIT

Sika® CarboDur® lamellen extern verlijmd op het betonnen oppervlak:

Aanbevolen minimale hechtsterkte van het beton na oppervlakte voorbehandeling is:

  • Gemiddeld: 2,0 N/mm2
  • Minimaal: 1,5 N/mm2


De effectieve hechtsterkte van het beton na voorbehandeling dient te worden gecontroleerd. Indien de hechtsterkte van het beton onder de voorgeschreven waarde blijft zijn alternatieve Sika-oplossingen beschikbaar:

  • Sika® CarboDur® aangebracht in sleuven ingebedde oppervlakte wapening
  • SikaWrap®, zie het productinformatieblad van de SikaWrap® weefsels

Het beton moet over het algemeen ouder zijn dan 28 dagen, afhankelijk van de uithardingscondities, het type beton enz.

Sika® CarboDur® extern verlijmd op andere ondergronden:

Voor applicatie van Sika® CarboDur® lamellen op alle andere ondergronden (metselwerk, steen, staal, hout, vezel versterkte polymeren enz.) kunt u Verwerkingshandleiding 850 41 05 Sika® CarboDur® System raadplegen. Voor meer informatie kunt u contact opnemen met onze afdeling Technical Service van Sika Nederland B.V.

VOORBEHANDELING ONDERGROND

Beton moet schoon en voorbehandeld zijn om een cementhuid- en vervuilingsvrij open ruw oppervlak te krijgen.
Voor meer informatie kunt u deVerwerkingshandleiding voor Sika® CarboDur® Exern verlijmde wapening (referentie: 850 41 05) raadplegen.

VERWERKING

BELANGRIJK

Toepassing door opgeleid personeel

De toepassing van dit product mag alleen worden uitgevoerd door een applicateur die is opgeleid of goedgekeurd door Sika. De applicateur moet ook ervaring hebben met dit type toepassing.

BELANGRIJK

Volg strikt de installatieprocedures

Volg strikt de installatieprocedures zoals omschreven in de verwerkingshandleding en werkinstructies die altijd moeten worden afgestemd aan de werkelijke omstandigheden ter plaatse.

BELANGRIJK

Blootstelling aan UV of verwering

Het product is niet bestand tegen permanente blootstelling aan UV-licht of verwering.

Neem contact op met de technische dienst van Sika voor gedetailleerd advies.

Maximale gebruikstemperatuur

Opmerking: De maximaal toelaatbare continue gebruikstemperatuur is ongeveer +50 °C. Bij gebruik van Sika® CarboHeater 2 voor het uitharden van Sikadur®-30 LP kan de maximale continue gebruikstemperatuur worden verhoogd tot +80 °C. Raadpleeg 850 41 05 Verwerkingshandleiding Sika® CarboDur® System en neem contact op met Sika Technical Service voor gedetailleerd advies.

Raadpleeg de relevante productinformatiebladen en verwerkingshandleidingen:

  • Het productinformatieblad van Sikadur®-30 LP
  • 850 41 05 Verwerkingshandleiding Sika® CarboDur® Systeem
