SikaWrap®-301 C

SikaWrap®-301 C

Carconvezel, unidirectioneel, zeer sterk weefsel met een vezeloppervlakdichtheid van 304 g/m2 ontworpen voor droge of natte verwerking

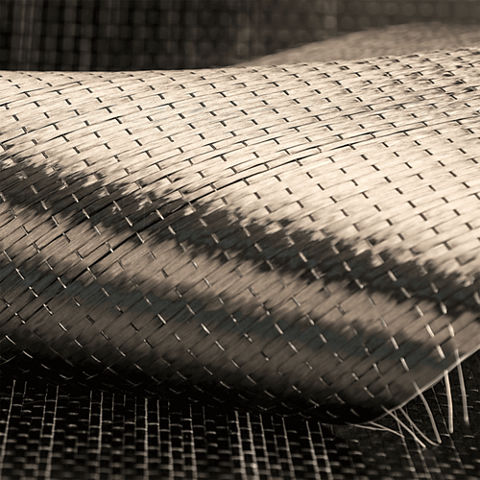

SikaWrap®-301 C is een unidirectionele geweven carbonvezelweefsel. Het product is gemaakt van zeer sterke carbonvezels met een oppervlaktedichtheid van 304 g/m2. Het weefsel is ontworpen voor aanbrengen met behulp van een droog of nat applicatieproces.

  • Verbetert de levensduur van een constructie
  • Gemaakt met thermisch gelaste inslagvezels om het weefsel stabiel te houden
  • Multifunctioneel weefsel voor toepassing in vele versterkingstoepassingen
  • Flexibel en aanpasbaar aan verschillende oppervlaktevlakken en geometrieën (zoals balken, kolommen, schoorstenen, palen, muren, soffits en silo's)
  • Beschikbaar in verschillende breedtes voor optimale gebruik
  • Laag gewicht voor minimale toevoeging van gewicht
Contact
Product Data Sheet Bekijk alle documenten

Gebruik

SikaWrap®-301 C wordt gebruikt als wapeningsweefsel voor extern verlijmde structurele versterkingssystemen op betonnen, gemetselde en houten ondergronden. Extern gelijmde structurele versterkingssystemen worden gebruikt voor:
  • Het verhogen van de buig- en schuifbelastingscapaciteit van elementen en constructies
  • Vergroten van het draagvermogen of de vervormbaarheid van constructiedelen onder druk
  • Vervangen van ontbrekend wapeningsstaal
  • Constructieve verbetering van zwakke betonnen elementen of constructies
  • Verbeteren van de schokbestendigheid
  • Passieve versterking voor bescherming tegen aardbevingsschokken
Let op: Een gespecialiseerde constructeur moet worden geraadpleegd voor elke ontwerpberekening voor structurele versterking.

Voordelen

  • Verbetert de levensduur van een constructie
  • Gemaakt met thermisch gelaste inslagvezels om het weefsel stabiel te houden
  • Multifunctioneel weefsel voor toepassing in vele versterkingstoepassingen
  • Flexibel en aanpasbaar aan verschillende oppervlaktevlakken en geometrieën (zoals balken, kolommen, schoorstenen, palen, muren, soffits en silo's)
  • Beschikbaar in verschillende breedtes voor optimale gebruik
  • Laag gewicht voor minimale toevoeging van gewicht

Verpakking

Rol, 300 mm breed

50 m

Rol, 600 mm breed

50 m

Raadpleeg de huidige prijslijst voor beschikbare verpakkingsvariaties.

Product details

Duurzaamheid, Certificaten en Goedkeuringen

DUURZAAMHEID

  • Draagt bij aan het voldoen aan Materials and Resources (MR) Credit: Building Product Disclosure and Optimization - Material Ingredients onder LEED® v4

TESTRAPPORTEN / CERTIFICATEN

  • Certificate of Technical Valuation, CSLLPP, No. 259/2023
  • Technical Agreement, CTPC, No. 016-01/488-2022
  • Slovakia: Technical Assessment, TSUS, No. SK04-ZSV-2669
  • Test Report, Ministry of Regional Development (Ukraine), No. ЗНТ–219–2167.13-001
Product informatie

Constructie

Vezel oriëntatie0° (in de lengterichting, in één richting)

Basis Warp (lengterichting)

Zwarte carbonvezels 99 %

Vlechtvezel (dwars)

Witte thermoplastische gefixeerde vezels 1 %

Vezeltype

Geselecteerde hoge sterkte carbonvezels

Houdbaarheid

24 maanden vanaf de productiedatum

Opslagcondities

Opslaan in onbeschadigde, originele verzegelde verpakking, in droge condities bij temperaturen tussen +5 °C en +35 °C.
Bescherm het product tegen direct zonlicht. Raadpleeg altijd de verpakking.

Laagdikte droge vezel

0,167 mm

Oppervlakte dichtheid

(304 ± 10) g/m²

Dichtheid droge vezel

1,80 g/cm³

Elasticiteitsmodulus droge vezel

230 kN/mm²

(ISO 10618)

Treksterkte droge vezel

4900 N/mm²

(ISO 10618)

Rek tot breuk droge vezel

1,7 %

(ISO 10618)
Systeem informatie

Systeemopbouw

De systeem opbouw en configuratie zoals omschreven moet geheel geïmplementeerd worden en mag niet worden gewijzigd.

Betonnen ondergrond hechtprimer

Sikadur®-330

Impregneer / lamineerhars

Sikadur®-330 of Sikadur®-300

Structurele versterking weefsel

SikaWrap®-301 C

Raadpleeg voor gedetailleerde informatie over Sikadur®-330 of Sikadur®-300, samen met de verwerkingsdetails van de hars- en het weefsel, de afzonderlijke productinformatiebladen en de relevante verwerkingshansleiding.
Technische informatie

Gelamineerde nominale dikte

0.167 mm

Nominale dwarsdoorsnede van het gelamineerde koord

167 mm2 per m breedte

Treksterkte van het laminaat

Gemiddelde waarde

4100 N/mm²

5 % karakteristieke waarde

3600 N/mm²

Gemiddelde waarde

3900 N/mm²

Karakteristieke waarde (ACI 440.2R)

3300 N/mm²

Alle waarden hebben betrekking op de relevante nominale ontwerpdikte

E-modulus treksterkte laminaat

Gemiddelde waarde

230 kN/mm²

5 % karakteristieke waarde

220 kN/mm²

Gemiddelde waarde

220 kN/mm²

Alle waarden hebben betrekking op de relevante nominale ontwerpdikte

Rek bij breuk van het laminaat

Gemiddelde waarde

1,8%

5 % karakteristieke waarde

1,5%

Gemiddelde waarde

1,75 %

Karakteristieke waarde (ACI 440.2R)

1,5%



Applicatie

Gebruik

Verbruik

DROGE APPLICATIE MET SIKADUR®-330

Eerste laag inclusief primerlaag

1,0–1,5 kg/m²

Opvolgende lagen

0,8 kg/m²

NATTE APPLICATIE MET SIKADUR®-300, PRIMER SIKADUR®-330

SikaWrap®-301 C

Primer

0,4–0,6 kg/m²

Weefsel lagen

0,7 kg/m²
Stappen applicatie

ONDERGROND KWALITEIT

De treksterkte van de ondergrond moet minimaal 1,0 N/mm2 zijn of zoals gespecificeerd in het ontwerpberekening. Controleer dit indien nodig door eerst een proefvlak aan te brengen.

Raadpleeg de relevante SikaWrap® Verwerkingshandleiding voor meer informatie.

VOORBEHANDELING ONDERGROND

Beton moet worden gereinigd en voorbehandeld om een open en ruw oppervlak te verkrijgen, vrij van cementhuid en verontreingingen .

Raadpleeg de relevante SikaWrap® verwerkingshandleiding voor meer informatie.

VERWERKING

BELANGRIJK

Verwerking door opgeleid personeel

De verwerking van dit product mag alleen worden uitgevoerd door een applicateur die is opgeleid of goedgekeurd door Sika. De applicateur moet ook ervaring hebben met dit type applicatie.

BELANGRIJK

Volg strikt de installatieprocedures

Volg strikt de installatieprocedures zoals omschreven in verwerkingshandleidingen en werkinstructies, die altijd moeten worden afgestemd aan de werkelijke omstandigheden ter plaatse.

BELANGRIJK

Vervang geen systeemcomponenten

SikaWrap® weefsels zijn gecoat voor een maximale hechting en duurzaamheid met de Sikadur® lijmen, impregneer- en lamineerharsen. Om volledige systeemcompatibiliteit te behouden en te garanderen, mogen verschillende systeemcomponenten niet onderling worden uitgewisseld.

  1. BELANGRIJK Vouw het weefsel nooit. Snijd het weefsel met een speciale schaar of een stanleymes.
  2. Breng het SikaWrap weefsel aan met behulp van het natte of droge applicatiemethode. Raadpleeg de desbetreffende verwerkingshandleidingen voor meer informatie over de impregneer- of lamineerprocedure:

  • 850 41 02 Verwerkingshandleiding SikaWrap® droge applicatiemethode

  • 850 41 03 Verwerkingshandleiding SikaWrap® natte applicatiemethode

OVERLAGEN VAN SIKAWRAP® FABRICS

SikaWrap® weefsels kunnen worden bedekt met een cementgebonden deklaag of andere coatings voor esthetische of beschermende doeleinden. De keuze van het coatingsysteem hangt af van de blootstelling en projectspecifieke eisen.

Gebruik een van de volgende producten voor extra bescherming tegen UV-licht:

  • Sikagard®-550 W Elastic

  • Sikagard®-675 W ElastoColor

  • Sikagard®-5500
