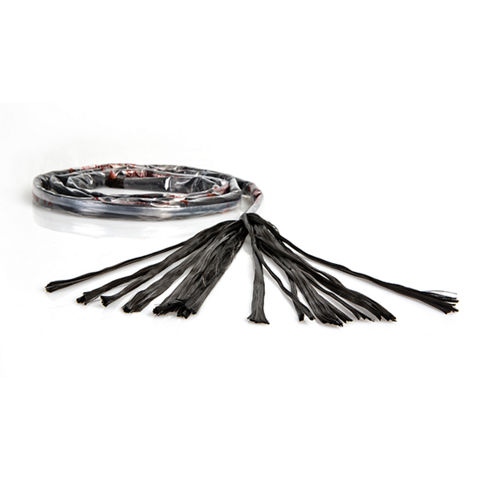

SikaWrap® FX-50 C

SikaWrap® FX-50 C

Unidirectioneel  koolstofvezel koord voor structurele versterking en verankering van SikaWrap® versterkingssystemen

SikaWrap® FX-50 C is een uni directioneel structureel koolstofvezel koord in een plastic omhulsel. Het wordt gebruikt om SikaWrap koolstof- en glasvezelstructuurweefsels te verankeren. Het product wordt ook gebruikt voor flexibele versteviging NSM (Near Surface Mounted) en voor uitkragende verankering.

  • Doorlopend koord zonder de noodzaak van lassen
  • Voorkomt delaminatie van SikaWrap® weefsels aan de randen bij afschuifversterkingstoepassingen
  • Geschikt voor installatie in complexe of moeilijk toegankelijke locaties
  • 100% duurzaam koolstofvezel
  • Multifunctioneel gebruik
  • Corrosiebestendig
  • Installatie met standaard verankeringsapparatuur
  • Minimale uitbreekkracht vereist
Contact
Product Data Sheet Bekijk alle documenten

Gebruik

Het product wordt gebruikt als:
  • Anker voor SikaWrap® constructieve weefsels
  • Verankerde NSM-versteviging (near surface mounted) voor uitkragingen
  • Verbindingspunt voor SikaWrap® constructieweefsels
  • Flexibele near surface mounted (NSM) versteviging
  • Versterkingskoord voor structurele versterkingssystemen
Let op:
  • Een gespecialiseerde constructeur moet worden geraadpleegd voor elke berekening van het constructieve ontwerp.


Voordelen

  • Doorlopend koord zonder de noodzaak van lassen
  • Voorkomt delaminatie van SikaWrap® weefsels aan de randen bij afschuifversterkingstoepassingen
  • Geschikt voor installatie in complexe of moeilijk toegankelijke locaties
  • 100% duurzaam koolstofvezel
  • Multifunctioneel gebruik
  • Corrosiebestendig
  • Installatie met standaard verankeringsapparatuur
  • Minimale uitbreekkracht vereist

Verpakking

Rol lengte

25 m rol op een plastic rolhaspel

Product details

Duurzaamheid, Certificaten en Goedkeuringen

DUURZAAMHEID

  • Draagt bij aan het voldoen aan Materials and Resources (MR) Credit: Building Product Disclosure and Optimization - Material Ingredients onder LEED® v4

TESTRAPPORTEN / CERTIFICATEN

Nationale technische beoordeling Sika CarboDur® kit, ITB, nr. ITB-KOT-2019/0415 v.1

Technische overeenkomst, CTPC, nr. 016-011401-2019

Technische goedkeuring Sika CarboDur, Nr. IBDiM-KOT-2019-0361 v.2

Technische Goedkeuring, CSTB, Avis Techniek 3.3/19-1005_V1
Product informatie

Constructie

Vezelrichting0° (longitudinaal, unidirectioneel) in een plastic huls
Koord (in de lengterichting)Zwart koolstofvezel

Houdbaarheid

5 jaar vanaf productiedatum



Opslagcondities

Het product moet in de originele, ongeopende en onbeschadigde verzegelde verpakking droog worden bewaard bij temperaturen tussen +5 °C en +35 °C. Bescherm het product tegen direct zonlicht. Raadpleeg altijd de verpakking.

Dwarsdoorsnede

Droge vezel

~28 mm²

Gewicht per eenheid

Droge vezel

~50 g/m

Dichtheid droge vezel

1,82 g/cm³

Treksterkte droge vezel

4000 N/mm²

(ISO 10618)

Elasticiteitsmodulus droge vezel

240 kN/mm²

(ISO 10618)

Rek tot breuk droge vezel

> 1.60 %

(ISO 10618)
Systeem informatie

Systeemopbouw

Impregneer- of lamineerhars

Sikadur®-300

Sikadur®-52 Injection Normal

Verankeringshars

Sikadur®-330

Sika AnchorFix®-3001

Constructieve versterkingsweefsel

SikaWrap® Koolstofvezel weefsel

De systeemopbouw zoals beschreven in de tabel mag niet worden gewijzigd. Raadpleeg de relevante productinformatiebladen en de Sika verwerkingshandleiding.
Technische informatie

Nominale dwarsdoorsnede van het gelamineerde koord

~28 mm²

Treksterkte van het laminaat

Gemiddeld

2000 N/mm²

Alle waarden hebben betrekking op de nominale ontwerpdikte en de nominale ontwerpdoorsnede.

E-modulus treksterkte laminaat

Gemiddeld

230 kN/mm²

Alle waarden hebben betrekking op de nominale ontwerpdikte en de nominale ontwerpdoorsnede.

Applicatie

Gebruik

Verbruik

Impregneerhars

110–150 g/m
Stappen applicatie

VERWERKING

BELANGRIJK

Applicatie door gtrained personeel.

Dit product mag alleen worden uitgevoerd door een applicateur die is opgeleid of goedgekeurd door Sika. De applicateur moet ook ervaring hebben met dit type applicatie.

BELANGRIJK

Verwissel geen verschillende systeem onderdelen

SikaWrap® weefsels zijn gecoat voor een maximale hechting en duurzaamheid met de Sikadur® lijmen, impregneer- en lamineerharsen. Om volledige systeem compatibiliteit te behouden en te garanderen, mogen verschillende systeem onderdelen niet worden verwisseld.

SikaWrap® FX kan geknipt worden met een speciale schaar. Raadpleeg de relevante Sika Verwerkingshandleiding voor de applicatie van SikaWrap® FX en voor de impregneer- of lamineerprocedure van het weefsel:

  • Verwerkingshandleiding versterking van doorgestorte galerij- en balkonvloeren met SikaWrap® FX-50 C
  • Verwerkingshandleiding SikaWrap® handmatig droog aanbrengen
  • Verwerkingshandleiding SikaWrap® handmatig nat aanbrengen



Overlagen van SikaWrap® weefsels

Opmerking: SikaWrap® weefsels kunnen worden bedekt met een cementgebonden laag of andere coatings voor esthetische of beschermende doeleinden. De keuze van het coatingsysteem is afhankelijk van de blootstelling en de projectspecifieke eisen. Voor extra bescherming tegen UV-licht op blootgestelde plaatsen gebruikt u bijvoorbeeld Sikagard®-550 W Elastic of Sikagard®-675 W ElastoColor.
